Caricatori

Il caricatore è una macchina atta a prelevare una pila di cartone ondulato  da un sistema di trasporto a valle (di fornitura del cliente)  e dividere la pila in mazzette e/o in squamatura ( fogli sovrapposti ) in modo di alimentare la macchina da trasformazione in NO STOP anche durante il cambio pila.

Il caricatore può essere fornito  per stampa dal basso o per stampa dall’alto e per formati che possono   andare da un minimo di 1,6 m fino a oltre 5,5 m.

I ns  caricatori possono raggiungere velocità fino a 500 fogli/minuto con adeguati formati e tipo di onde e modello

Altezze delle pile di cartone  fino a 2,2 m , gestione ed interfacciamento di tutte le funzioni tramite PLC Siemens S7

I nostri caricatori possono essere fissi a terra con cinghie telescopiche o installati su ruote

Tutti i nostri caricatori hanno i nastri di trasporto che possono essere inclinati per creare uno spazio sotto gli stessi per eventuale apertura della macchina di trasformazione e/o eventuale spazio per manutenzione o service sulla macchina da trasformazione.

Top printing

Le macchine per i caricatori top printing sono i nostri modelli REVOLVER e MINIREVOLVER

REVOLVER

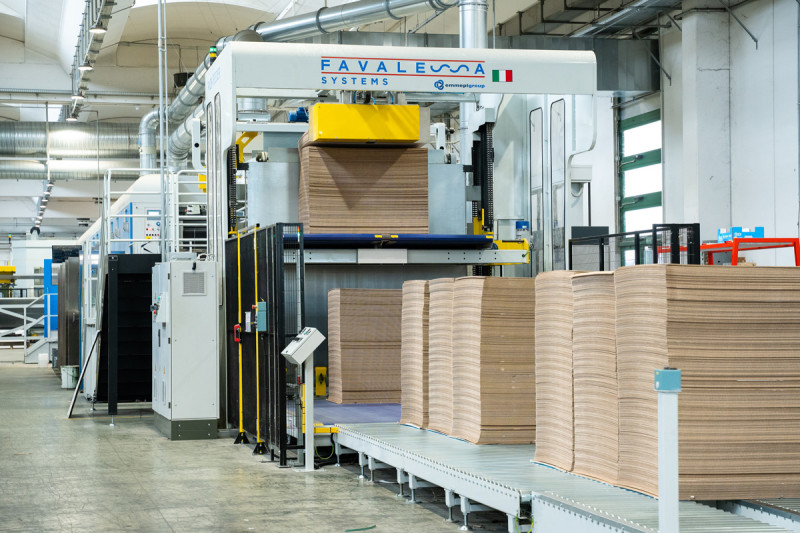

  • Principale caratteristica di questa macchina è il sollevamento verticale della pila, che comporta una riduzione dello spazio richiesto per l’installazione ed una velocità di produzione elevata
  • La pila proveniente da un trasportatore posto prima del caricatore, entra nel trasportatore del Revolver, da qui viene sollevata e per mazzette viene staccata dallo spintore che la spinge sui nastri da dove viene mandata nel revolver e poi sui nastri di trasporto
  • Funzione automatica
  • Gestione e interfacciamento di tutte le funzioni tramite PLC Siemens
  • Tipo di cartone lavorabile: dalla micro onda ( E ) al triplo ( BC )
  • Velocità di alimentazione: fino a 500 fogli/min. onda singola
  • Presa della linea di alimentazione, ecc. totalmente sincronizzate e automatiche
  • Dimensioni max del foglio fino a 3200*1600 mm.
  • Capacità di altezza della pila: 2000 mm.
  • Pianale per ingresso con nastri modulari in plastica

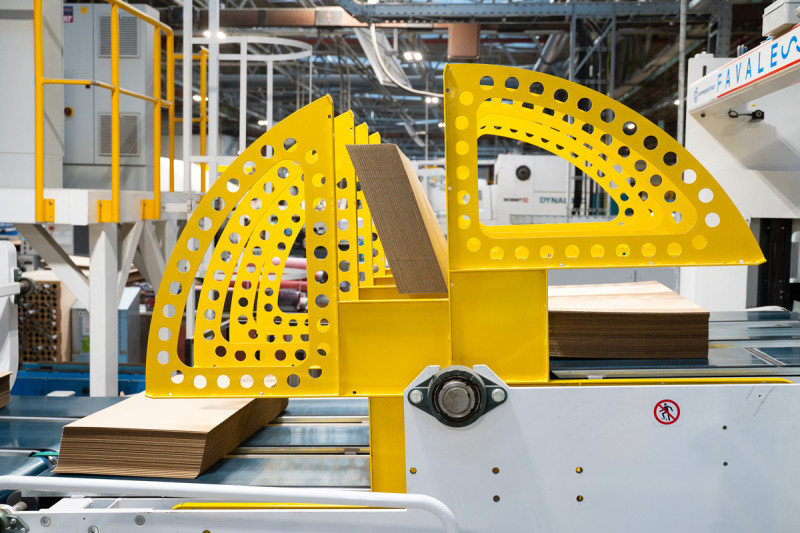

  • Dispositivo volta mazzetta a 6 posizioni (n. 3 caricate)

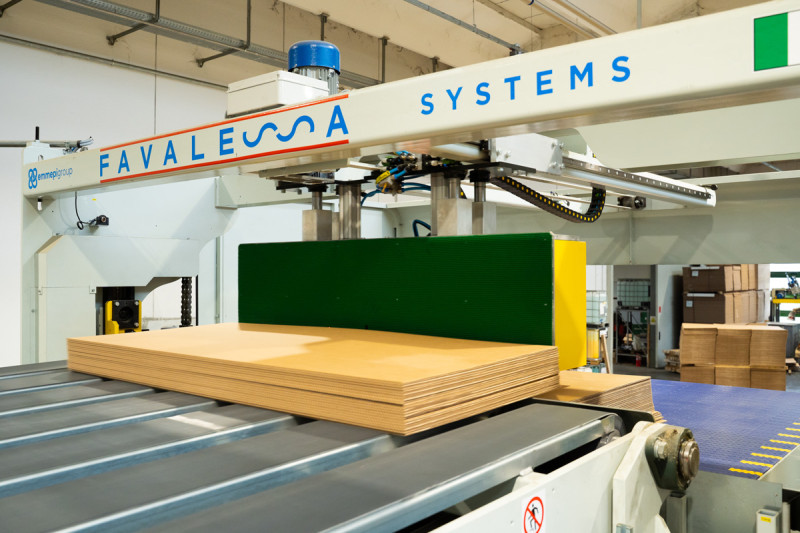

  • Spintore elettrico per separare le mazzette dalla pila
  • Evacuazione automatica degli ultimi fogli della pila o del pallet.
  • Sistema per tele-assistenza

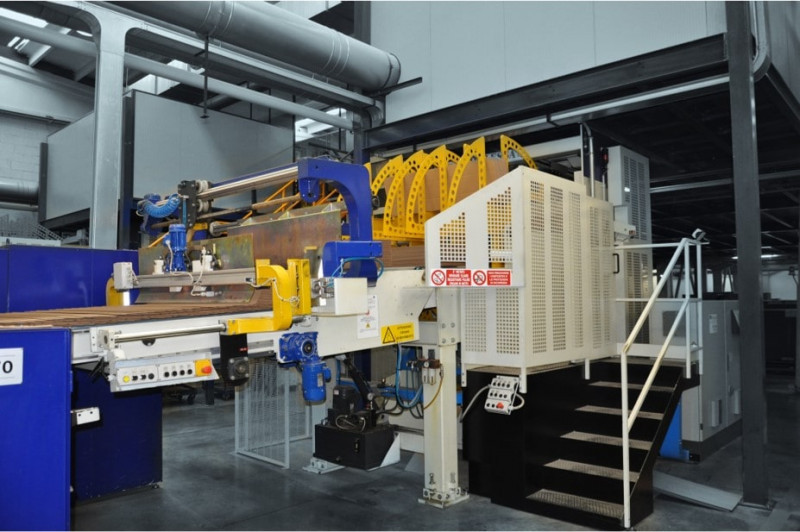

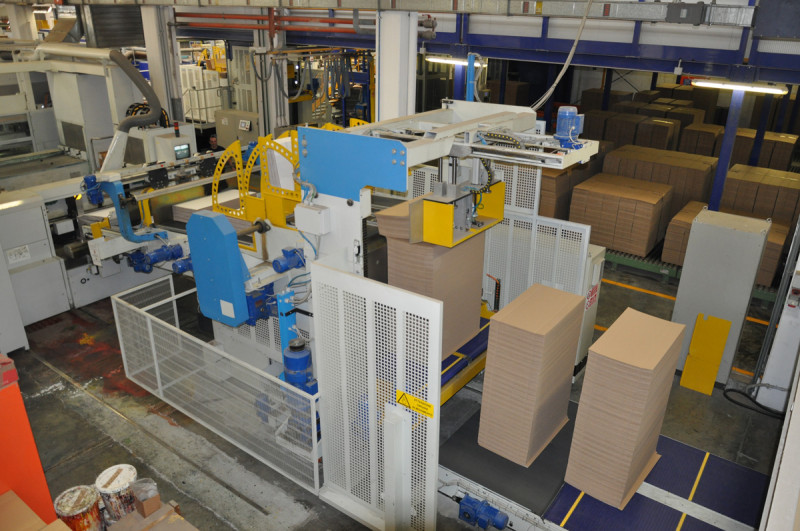

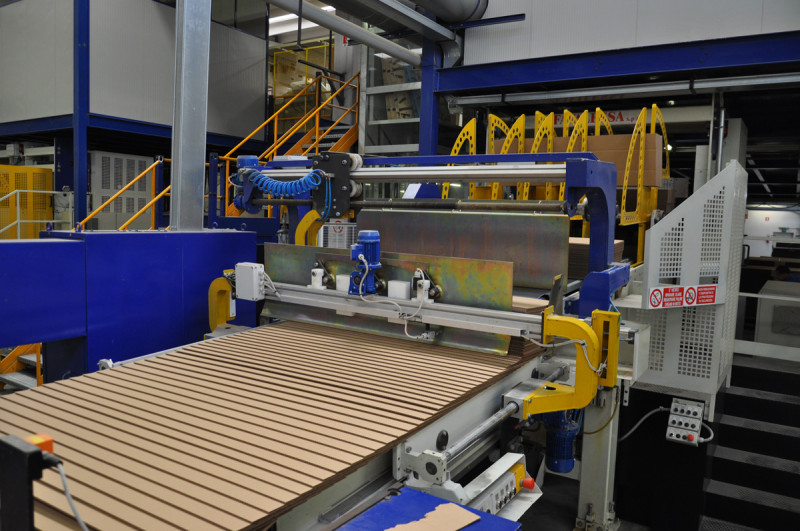

MINIREVOLVER

  • Principale caratteristica di questa macchina è il sollevamento verticale della pila, che comporta una riduzione dello spazio richiesto per l’installazione ed una velocità di produzione elevata
  • La pila proveniente da un nastro posta prima del caricatore, entra nel nastro di introduzione del Minirev; da qui viene sollevata e per mazzette viene staccata dallo spintore che la spinge dentro il “revolver” e poi sui nastri
  • Funzione automatica
  • Gestione e interfacciamento di tutte le funzioni tramite PLC Siemens S7
  • Tipo di cartone lavorabile: dalla micro onda (E) al triplo (BC)
  • Velocità di alimentazione adeguata alla macchina Miniline: fino a 500 fogli/min. onda singola
  • Presa della linea di alimentazione, centraggio, alimentazione, squamatura, ecc. totalmente sincronizzate e automatiche
  • Dimensioni max del foglio: 1850x800 mm.
  • Capacità di altezza max della pila: 1800 mm.
  • Altezza di carico pile circa 330 mm
  • Peso della pila: fino a 1300 kg.
  • Pianale per ingresso con nastri modulari di plastica per aumentare la stabilità della pila
  • Macchina senza magazzino intermedio e senza continua squamatura
  • Macchina con nastri telescopici per adeguarsi alla lunghezza del foglio.
  • Dispositivo volta mazzetta a 4 posizioni (n. 2 caricate)
  • Evacuazione automatica degli ultimi fogli della pila.
  • Il dispositivo è composto da una rullovia motorizzata posta al di sotto del caricatore con una
  • paratia pneumatica che abilita il passaggio del/i foglio/i ultimo/i Modem per tele-assistenza a bordo

Bottom printing

La macchina per il caricatore bottom printing è il nostro modello PACK FEEDER nelle varie misure

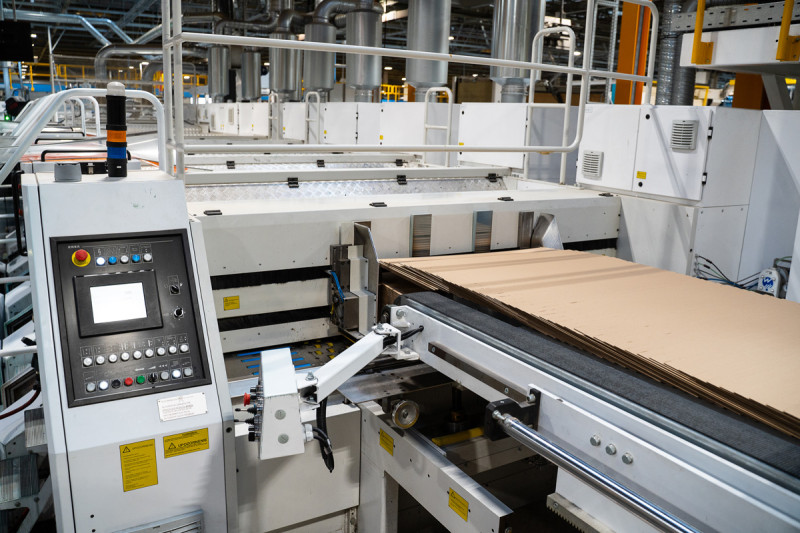

PACK FEEDER

  • Principale caratteristica di questa macchina è il sollevamento verticale della pila, che comporta una riduzione dello spazio richiesto per l’installazione ed una velocità di produzione elevata
  • La pila, proveniente da un trasportatore posto prima del caricatore, entra nel nastro in Acetal del caricatore Pack Feeder; da qui viene sollevata e per mazzette viene staccata dallo spintore che la spinge sui nastri da dove è inviata al pozzetto di pareggiature e squamatura e poi va sull’introduttore
  • Funzione totalmente automatica
  • Gestione ed interfacciamento di tutte le funzioni tramite PLC Siemens S7
  • Quadro elettrico a bordo
  • Tipo di cartone lavorabile: dalla micro onda (E) al triplo (BC)
  • Velocità di alimentazione: fino a 500 fogli/minuto con onda singola spessore
  • Capacità di altezza della pila: 2200 mm
  • Dimensione max foglio da : 1600x1200 mm a 5500x2500 mm.
  • Spintore elettrico per separare le mazzette dalla pila
  • Altezza di carico delle pile circa 330 mm.
  • Evacuazione automatica degli ultimi fogli della pila o del pallet
  • Trasportatore frontale sollevabile idraulicamente fino a 30° circa
  • Sistema per tele – assistenza
  • Sicurezze idrauliche, meccaniche ed elettriche a norme Europee
