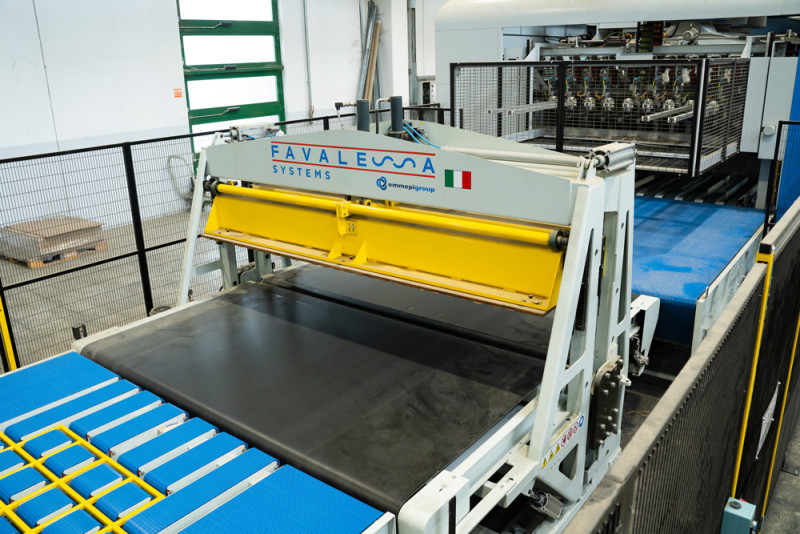

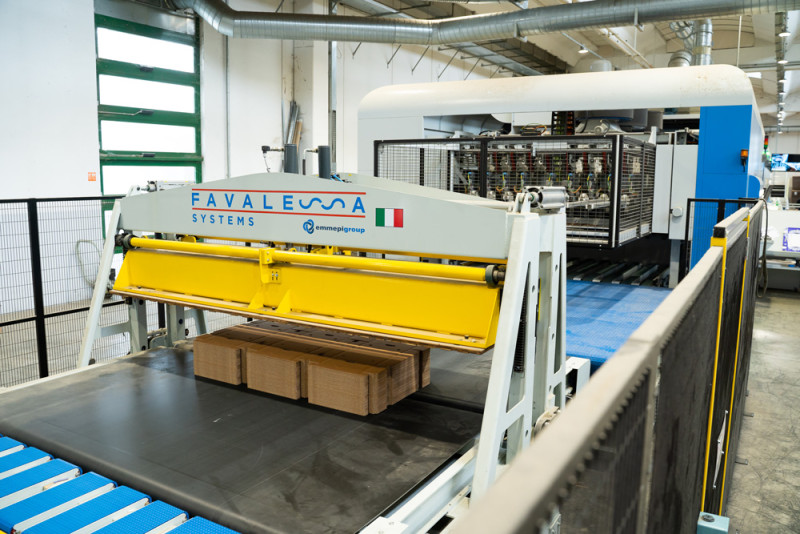

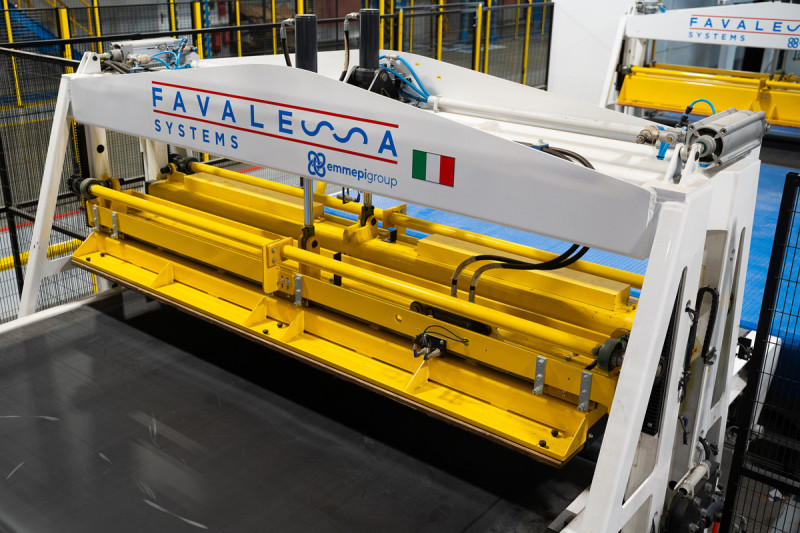

• Macchina completamente automatica adatta a separare-dividere mazzette che arrivano da un fustellatore rotativo o autoplatina costruita in luce fino a 320 cm.
• Con il sistema di separazione vengono attivate le presse idrauliche superiori ed il cilindro pneumatico di basculamento nastro anteriore
• I ns separatori possono avere 3 sistemi di separazione :
• basculante , in avanti , laterale
• Altezza massima delle mazzette: fino a 400 mm.
• Altezza min. delle mazzette: 50 mm.
• Tempo ciclo variabile a seconda della lunghezza della scatola e valutabile da 7 a 9 secondi
• Trasporti sia all’entrata che in uscita a nastro autoguidato
• Funzionamento elettroidraulico
• Impianto elettrico a bordo
• Dimensioni min. di separazione 170 mm.
• PLC Siemens S7
• Sistema comando e controllo tramite pannello touch screen con visualizzazione degli allarmi
• Serie di programmi di rottura preimpostata per la velocizzazione del set up della macchina
• Nastri di trasporto comandati da inverter per poter variare la velocità degli stessi a seconda delle esigenze dell’operatore
• Il separatore è fisso a terra
• Sicurezze elettriche, pneumatiche e meccaniche a norme europee
• La macchina viene fornita con il marchio CE

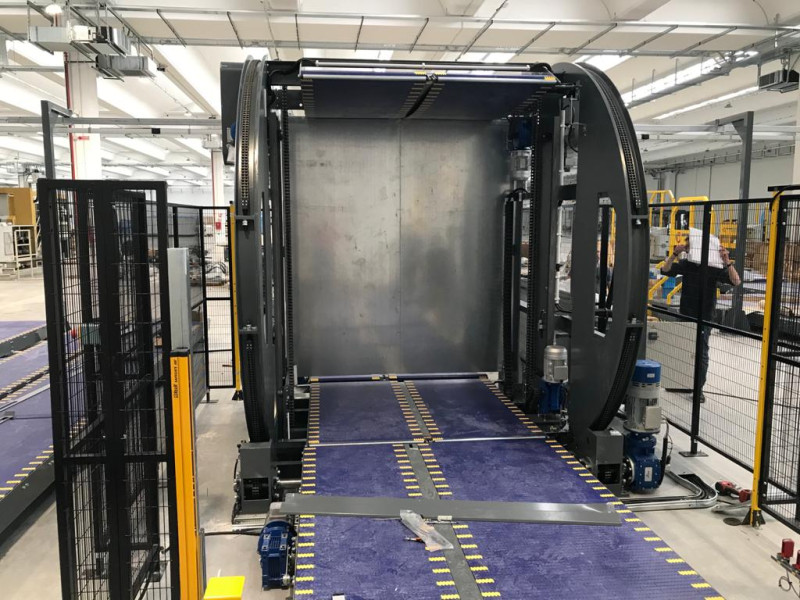

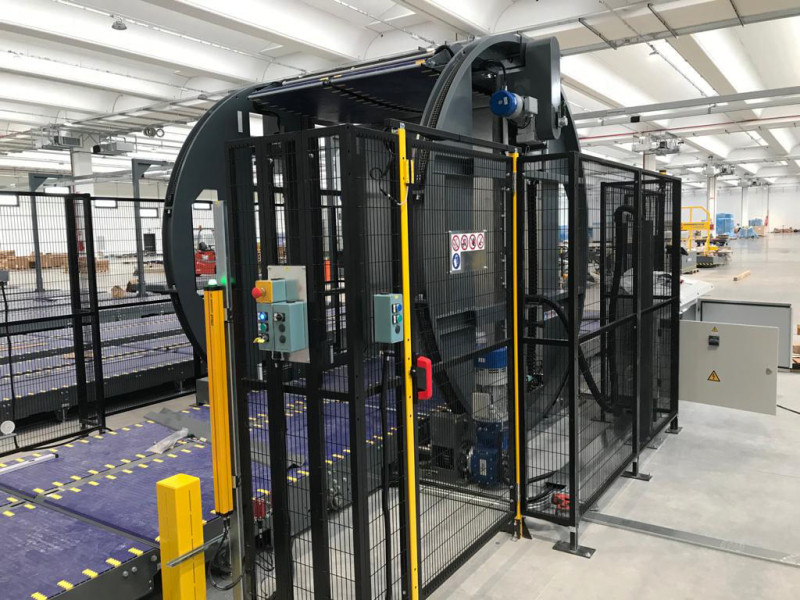

• Il girapile è una macchina nata per ribaltare sotto sopra pile di cartone ondulato o teso .La struttura della parte di rotazione della pila con profili ad U calandrati a forma circolare, con profilati in acciaio ad U di grosso spessore elettrosaldati.
• Nastri in acetal di entrata e uscita della pila installati sul girapile
• Sollevamento di n°1 trasportatore in acetal tramite sistema elettrico
• Il movimento di rotazione e effettuato da 2 catene doppie di grosse dimensioni con motore elettrico autofrenante e motoriduttore. La rotazione viene supportata da 4 ruote.
• Il carico e lo scarico della pila sono effettuati con nastri in acetal ad una altezza di circa 350 mm
• Altezza massima della pila 2000 mm
• Tutti i movimenti possono essere anche controllati manualmente dalla consolle di comando tramite i pulsanti
• Quadro elettrico di controllo e gestione del girapile con PLC Siemens
• Visualizzatore degli allarmi e segnalazioni per l’operatore presente sul leggio di comando tramite visualizzatore di allarmi
• I ns girapile possono arrivare a girare pile da 5 m per 2,5 m

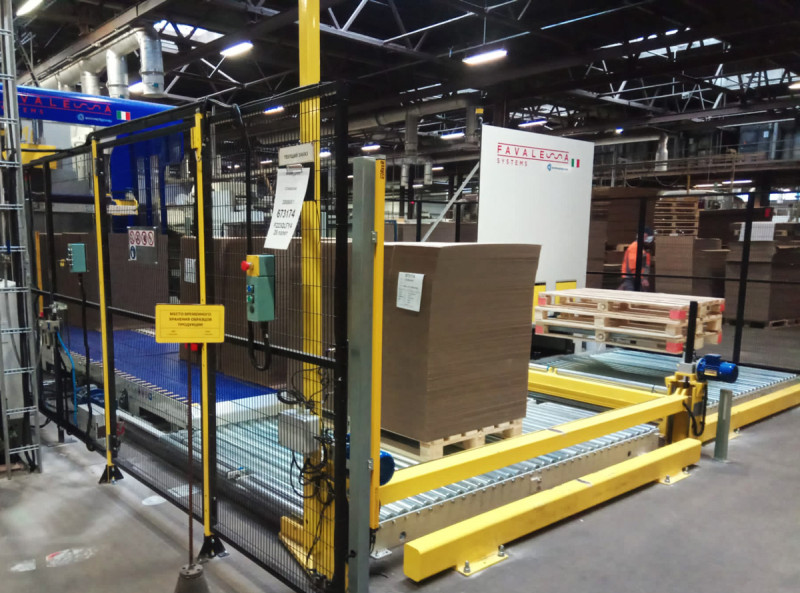

Il debancalizzatore è una macchina fatta per togliere il pallet in legno da sotto la pila di cartone ondulato.
Il sistema funziona in questo modo c’è un sistema in cui viene depositata la pila di cartone con il pallet da parte di un “fork lift” . Una volta depositata la pila dopo un cero tempo una barra del depalettizatore si solleva e spinge la pila di cartone sopra un nastro posto un po’ pi in altro mentre il pallet rimane sul trasporto e da qui viene o tolto manualmente o mandato su un altro nastro.

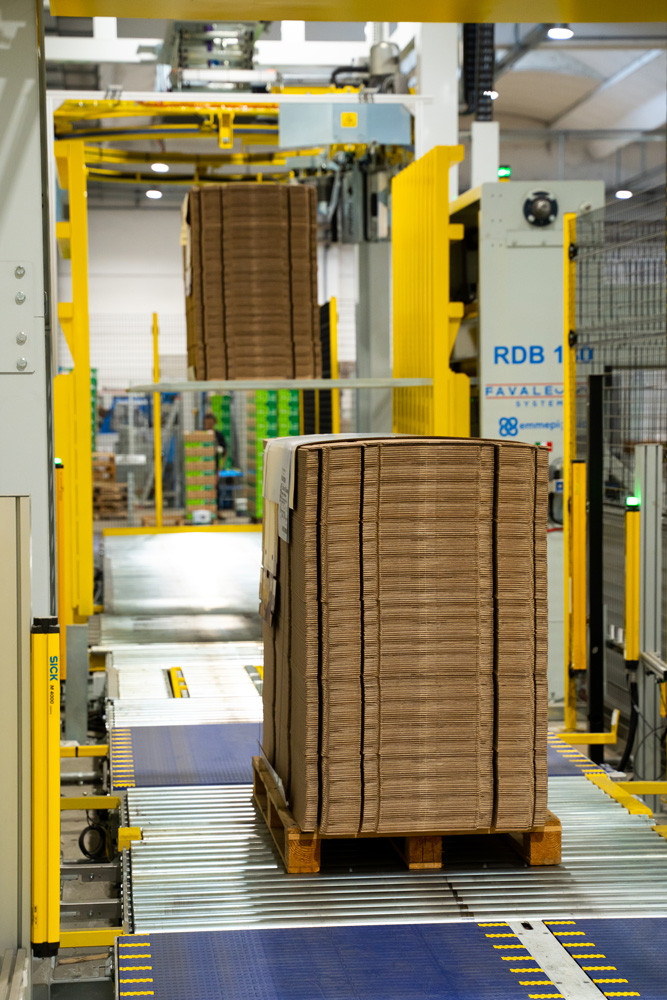

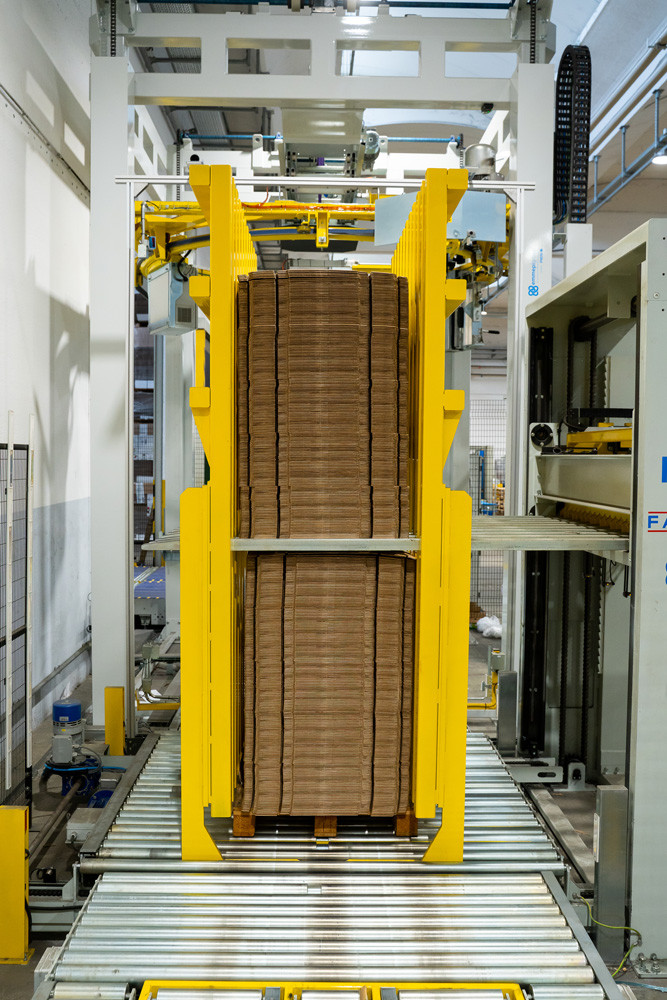

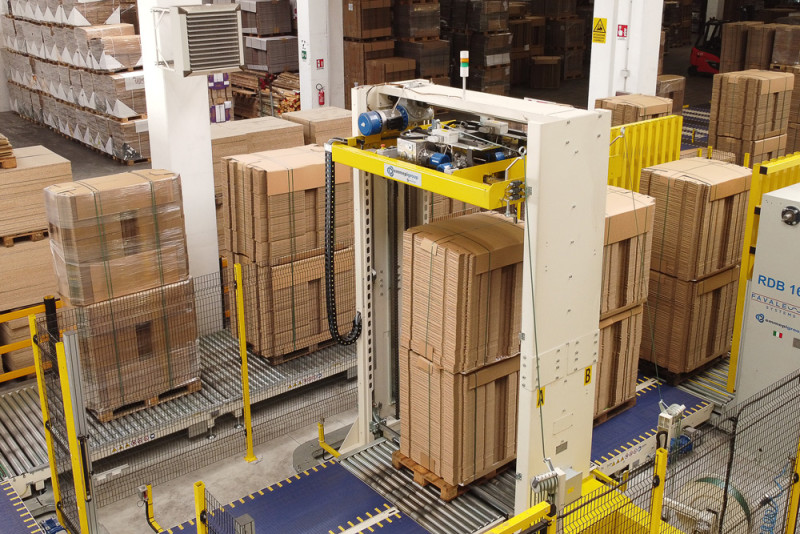

Macchina atta a posizionare uno sopra l’altro i bancali di cartone ondulato già prepararti e reggiati. La macchina è costruita in profilati d’acciaio elettrosaldati ed è sommariamente composta da:

• Una rulliera di trasporto a rulli motorizzati
• Un centratore di pacchi con sponde alte circa 3 m
• Un sistema pneumatico che solleva la pila
• Un sistema per il sollevamento della pila con forche retrattili
• Il tutto gestito da un PLC della Siemens e relativo quadro di comando a leggio e pulsantiera
• La macchina può raddoppiare pile di cartone ondulato fino a 2500 mm x 2500 mm e una altezza massima della singola pila di 1500 mm tutto compreso
• Peso massimo delle singole pile da raddoppiare 1500 Kg.
